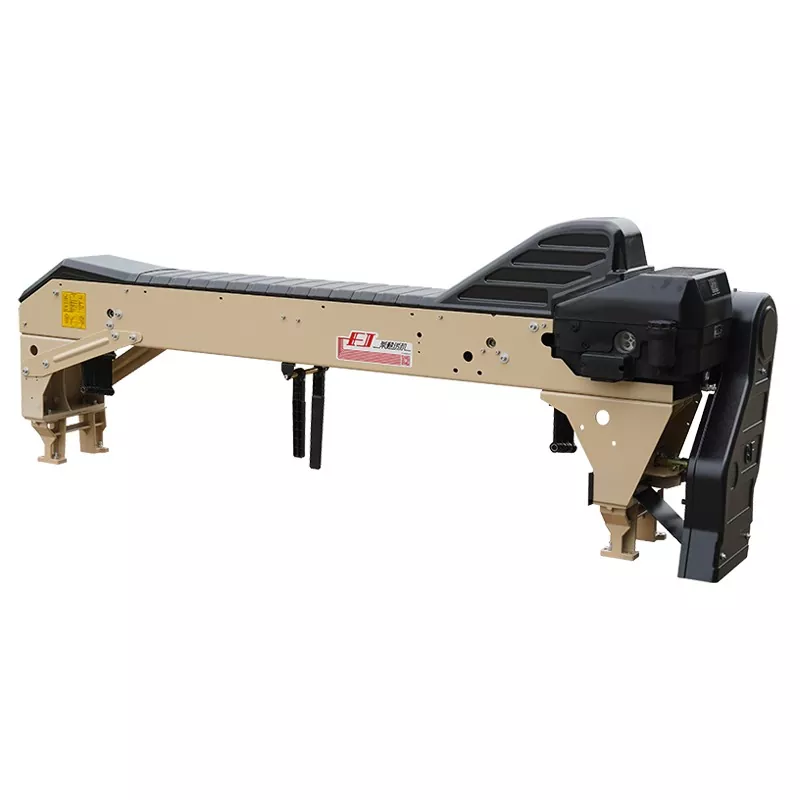

इलेक्ट्रॉनिक डॉबी कैसे काम करती है? चयन, संचालन और रखरखाव के लिए एक संपूर्ण मार्गदर्शिका

आधुनिक शटललेस करघों पर, शेडिंग तंत्र मुख्य तत्वों में से एक है जो कपड़े की विविधता, गुणवत्ता और उत्पादन दक्षता निर्धारित करता है।इलेक्ट्रॉनिक डॉबीआज सबसे व्यापक रूप से उपयोग किए जाने वाले शेडिंग तंत्र के रूप में, यह अपनी उच्च परिशुद्धता, उच्च गति और लचीली हील्ड नियंत्रण क्षमताओं के कारण कपास, ऊन, रेशम और लिनन जैसे छोटे पैटर्न वाले कपड़े बुनाई के लिए महत्वपूर्ण उपकरण बन गया है। इसकी व्यावहारिकता तीन स्तंभों पर टिकी हुई है: सटीक शेडिंग सिद्धांत, विश्वसनीय चयन नियंत्रण, और उचित चयन और रखरखाव प्रथाएं।

मुख्य परिचालन सिद्धांत: शेडिंग और चयन

1. बहा तंत्र

शेडिंग तंत्र रोटरी गति को हेल्ड फ्रेम के उठाने और कम करने की गति में परिवर्तित करता है। यह हील्ड फ्रेम गति की सहजता और डॉबी की ऊपरी गति सीमा को निर्धारित करता है।

उदाहरण के तौर पर स्टॉब्ली 2650 इलेक्ट्रॉनिक डॉबी को लेते हुए, इसका शेडिंग तंत्र संयुग्म कैम और लिंकेज छड़ के संयोजन को नियोजित करता है। बिजली को मुख्य शाफ्ट से एक बड़ी डिस्क के माध्यम से एक विलक्षण शाफ्ट तक प्रेषित किया जाता है, जो स्थिर गति से घूमता है। फिर गति संयुग्म कैम, स्विंग आर्म्स और स्लाइड चैनलों से होकर गुजरती है और अंततः शेडिंग आर्म्स को चलाती है, जिससे हील्ड फ्रेम शेडिंग गति को निष्पादित करते हैं। संयुग्म कैम का उपयोग प्रभावी ढंग से प्रभाव को कम करता है, बल वितरण में सुधार करता है, और उच्च परिचालन गति को सक्षम बनाता है।

एक अन्य सामान्य शेडिंग विधि विभेदक चर-गति रोटरी तंत्र है। एक झूलते फ्रेम के साथ एक निश्चित कैम को जोड़कर, आउटपुट शाफ्ट एक पूर्ण रोटेशन के दौरान अलग-अलग कोणीय वेग प्राप्त करता है, बुनाई चक्र के विभिन्न क्षणों में हील्ड फ्रेम स्थिति को नियंत्रित करता है।

2. चयन नियंत्रण तंत्र

चयन तंत्र यह निर्धारित करता है कि कौन से हील्ड फ़्रेम उठाए गए हैं और कौन से प्रत्येक पिक के लिए स्थिर रहते हैं। यह वह जगह है जहां इलेक्ट्रॉनिक डॉबीज़ पैटर्न डिजिटलीकरण प्राप्त करते हैं।

इलेक्ट्रॉनिक डॉबी आमतौर पर सिग्नल रूपांतरण तत्वों के रूप में विद्युत चुम्बकों का उपयोग करते हैं। कपड़े के पैटर्न की जानकारी कंप्यूटर द्वारा संसाधित की जाती है और वास्तविक समय में इलेक्ट्रोमैग्नेट कॉइल्स को विद्युत संकेतों के रूप में आउटपुट की जाती है। विद्युत चुम्बकीय बल एक आर्मेचर को सक्रिय करता है, जो बदले में शेडिंग तंत्र के भीतर क्लचिंग या चयन तत्वों को नियंत्रित करता है, अंततः यह तय करता है कि प्रत्येक हील्ड फ्रेम वर्तमान शेडिंग कार्रवाई में भाग लेता है या नहीं।

एक विशिष्ट पावल-क्लच प्रकार चयन तंत्र में, ड्राइविंग डिस्क लगातार घूमती रहती है। चालित डिस्क पंजे के माध्यम से संलग्न या अलग हो जाती है ताकि यह नियंत्रित किया जा सके कि सनकी 180 डिग्री के माध्यम से घूमता है या नहीं, जिससे यह निर्धारित होता है कि एक हेल्ड फ्रेम एक शेडिंग आंदोलन निष्पादित करता है या नहीं। विद्युत चुम्बकों से चालू/बंद सिग्नल सटीक रूप से पुश रॉड्स की स्थिति को नियंत्रित करते हैं, जो बदले में पंजे को नियंत्रित करते हैं, बंद लूप को सिग्नल से विद्युत चुम्बकीय बल से यांत्रिक क्रिया तक पूरा करते हैं।

मुख्य तकनीकी विशेषताएँ और लाभ

1. उच्च गति और विश्वसनीयता

आधुनिक इलेक्ट्रॉनिक डॉबीज़ 650 आरपीएम से अधिक की ऑपरेटिंग गति प्राप्त कर सकते हैं। मजबूत सिंगल-बॉक्स निर्माण, तेल-स्नान स्नेहन प्रणाली और उच्च परिशुद्धता बीयरिंग उच्च गति संचालन के तहत स्थिरता और सेवा जीवन सुनिश्चित करते हैं।

2. पैटर्न भंडारण और परिवर्तन लचीलापन

इलेक्ट्रॉनिक डॉबीज़ का सबसे बड़ा लाभ डिजिटल पैटर्न प्रबंधन में निहित है। मैकेनिकल डॉबी के विपरीत, जिसके लिए पैटर्न कार्ड को भौतिक रूप से बदलने या संशोधित करने की आवश्यकता होती है, इलेक्ट्रॉनिक डॉबी सॉफ्टवेयर के माध्यम से डेटा को संशोधित करके पैटर्न में बदलाव की अनुमति देते हैं। वे 100,000 से अधिक पिक्स की पैटर्न लंबाई का समर्थन करते हैं, पैटर्न की लंबाई पर कोई यांत्रिक प्रतिबंध नहीं है।

3. रखरखाव-मुक्त या कम-रखरखाव डिज़ाइन

नई पीढ़ी के इलेक्ट्रॉनिक डॉबी में रखरखाव-मुक्त बीयरिंग और शेडिंग तंत्र डिज़ाइन शामिल हैं, जो नियमित रखरखाव कार्यभार और डाउनटाइम को कम करते हैं। बियरिंग डिज़ाइन ने नियमित स्नेहन की आवश्यकता को समाप्त कर दिया है, जिससे तेल और ग्रीस की खपत काफी कम हो गई है।

4. स्वचालित स्नेहन प्रणाली

कुछ इलेक्ट्रॉनिक डॉबी स्वचालित स्नेहन कार्यों से सुसज्जित हैं। मुख्य ड्राइव शाफ्ट के भीतर तेल इनलेट और आउटलेट चैनलों को शामिल करके, एक तेल पंप सभी बीयरिंगों और घर्षण जोड़े को स्नेहक प्रदान करता है, जिससे उपकरण जीवन का विस्तार करते हुए प्रभावी स्नेहन सुनिश्चित होता है।

इलेक्ट्रॉनिक डॉबी का चयन कैसे करें

1. हील्ड फ्रेम्स की संख्या

इलेक्ट्रॉनिक डॉबी आमतौर पर 16 या 20 हील्ड फ़्रेम के साथ आते हैं। चयन कपड़े के पैटर्न की जटिलता पर निर्भर करता है। शर्टिंग और बेड लिनेन जैसे छोटे पैटर्न वाले कपड़ों के लिए आम तौर पर 16 फ्रेम की आवश्यकता होती है, जबकि अधिक जटिल बुनाई के लिए 20 या अधिक की आवश्यकता हो सकती है।

2. करघा प्रकार मिलान

इलेक्ट्रॉनिक डॉबी को प्राथमिक करघा प्रकार से मेल खाना चाहिए:

डॉबी माउंटिंग कॉन्फ़िगरेशन अंडर-माउंटेड और टॉप-माउंटेड संस्करणों में आते हैं, जिन्हें लूम संरचना और ऑपरेटर प्राथमिकताओं के आधार पर चुना जाता है।

3. स्थापना और स्थानिक आवश्यकताएँ

इलेक्ट्रॉनिक डॉबी की स्थापना ऊंचाई और ड्राइव विधि करघे से मेल खाना चाहिए। टॉप-माउंटेड डॉबीज़ को आमतौर पर ऊंची सीलिंग क्लीयरेंस की आवश्यकता होती है, लेकिन संचालन और रखरखाव के लिए आसान पहुंच प्रदान करते हैं।

4. बहा तंत्र प्रकार

विभिन्न डॉबी मॉडल में अलग-अलग शेडिंग तंत्र होते हैं, जो हील्ड फ्रेम कनेक्शन विधियों और त्वरित-परिवर्तन क्षमताओं को निर्धारित करते हैं। क्विक-कनेक्ट सिस्टम तेजी से हील्ड फ्रेम परिवर्तन को सक्षम बनाता है - मिलों के लिए एक व्यावहारिक सुविधा जो अक्सर पैटर्न प्रकार बदलती है।

5. स्नेहन विधि

संचालन एवं रखरखाव अनिवार्यताएँ

1. पावर-ऑफ प्रक्रिया

जब मुख्य शाफ्ट लगभग 300° पर हो तो हमेशा बिजली बंद कर दें। यदि बिजली अन्य कोणों पर कट जाती है, तो पैटर्न डेटा दूषित हो सकता है, जिससे अगले स्टार्टअप पर गलत हील्ड लिफ्ट अनुक्रम हो सकता है।

2. निषिद्ध रिवर्स रोटेशन रेंज

इलेक्ट्रॉनिक डॉबीज़ विशिष्ट मुख्य शाफ्ट कोण सीमाओं के भीतर रिवर्स रोटेशन को प्रतिबंधित करते हैं:

इन सीमाओं के भीतर जबरन रिवर्स रोटेशन करने से पैटर्न ख़राब हो जाएगा। यदि रिवर्स रोटेशन की आवश्यकता है, तो रिवर्स करने से पहले मुख्य शाफ्ट को निषिद्ध सीमा से बाहर आगे की ओर जॉगिंग करें।

3. पैटर्न भ्रष्टाचार वसूली

यदि निषिद्ध सीमाओं के भीतर जबरन रिवर्स रोटेशन के कारण पैटर्न भ्रष्टाचार होता है, तो करघे को कम से कम दो पूर्ण मोड़ों के लिए एक दिशा में लगातार चलाएं। यह आमतौर पर सही हील्ड लिफ्ट अनुक्रम को पुनर्स्थापित करता है। यदि पैटर्न दूषित रहता है, तो नियंत्रक के मैनुअल मोड का उपयोग करके हील्ड फ़्रेम स्थिति को मैन्युअल रूप से रीसेट करें।

4. विद्युत चुम्बक स्थिति निरीक्षण

इलेक्ट्रोमैग्नेट इलेक्ट्रॉनिक डॉबीज़ में सबसे अधिक विफलता-प्रवण घटकों में से एक हैं। नियंत्रक का डायग्नोस्टिक इंटरफ़ेस टूटे हुए इलेक्ट्रोमैग्नेट सर्किट की जांच कर सकता है - दोषपूर्ण इलेक्ट्रोमैग्नेट आमतौर पर उनके संबंधित हील्ड फ्रेम के लिए लाल रंग में प्रदर्शित होते हैं। विश्वसनीय संचालन सुनिश्चित करने के लिए विफल विद्युत चुम्बकों का नियमित निरीक्षण और समय पर प्रतिस्थापन महत्वपूर्ण उपाय हैं।

5. स्वचालित लेवलिंग फ़ंक्शन

कुछ इलेक्ट्रॉनिक डॉबीज़ में स्वचालित लेवलिंग फ़ंक्शन की सुविधा होती है। जब ताना टूटने, बाना टूटने या अन्य कारणों से करघा बंद हो जाता है, तो यह फ़ंक्शन स्वचालित रूप से एक लेवलिंग ऑपरेशन करता है, जिससे सभी ठीक किए गए फ़्रेमों को लेवल स्थिति में लौटा दिया जाता है। यह ऑपरेटर को ब्रेक को संभालने और करघे को अधिक कुशलता से फिर से शुरू करने की अनुमति देता है, साथ ही स्टॉप मार्क्स और अन्य बुनाई दोषों को प्रभावी ढंग से रोकता है।

सामान्य दोष और समस्या निवारण

 विशिष्ट अनुप्रयोग परिदृश्य

स्थापना और कमीशनिंग सावधानियाँ

1. कोण संदर्भ संरेखण

स्थापना के दौरान, डॉबी का कोण संदर्भ करघे के मुख्य शाफ्ट कोण के साथ सटीक रूप से संरेखित होना चाहिए। किसी भी विचलन के कारण वेफ्ट इंसर्शन के सापेक्ष गलत शेडिंग टाइमिंग हो जाएगी।

2. ड्राइव कपलिंग

चाहे डायरेक्ट ड्राइव या बेल्ट ड्राइव का उपयोग करें, उचित तनाव और संरेखण सुनिश्चित करें। गलत युग्मन से डॉबी और लूम दोनों घटकों में असमान शेडिंग और समय से पहले घिसाव होता है।

3. प्रारंभिक पैटर्न सत्यापन

स्थापना के बाद और उत्पादन चलने से पहले, पूर्ण पैटर्न चक्र के लिए करघे को धीमी गति से चलाकर पैटर्न को सत्यापित करें। जांचें कि प्रत्येक हील्ड फ्रेम सही अनुक्रम का पालन करता है और शेडिंग ऊंचाई पूरी चौड़ाई में एक समान है।

की व्यावहारिकताइलेक्ट्रॉनिक डॉबीडिजिटल नियंत्रण के लचीलेपन के साथ यांत्रिक डॉबी तंत्र की विश्वसनीयता को मर्ज करने की क्षमता में निहित है, जो छोटे पैटर्न वाले कपड़े की बुनाई को श्रम-गहन प्रक्रिया से सटीक-संचालित ऑपरेशन में बदल देता है। चयन करते समय, करघे के प्रकार, पैटर्न की जटिलता और स्वचालित लेवलिंग या त्वरित-परिवर्तन प्रणाली जैसी सुविधाओं की आवश्यकता का मूल्यांकन करें। स्थापना के दौरान, सुनिश्चित करें कि कोण संदर्भ और ड्राइव कपलिंग सटीक रूप से सेट हैं। संचालन में, निषिद्ध रिवर्स रेंज और सही पावर-ऑफ कोणों का सख्ती से पालन करें। एक उचित रूप से कमीशन किया गया इलेक्ट्रॉनिक डॉबी वर्षों तक विश्वसनीय रूप से जटिल कपड़े के पैटर्न का उत्पादन करेगा, जिससे यह किसी भी आधुनिक बुनाई मिल में सबसे भरोसेमंद भागीदारों में से एक बन जाएगा।
