जैक्वार्ड मशीन का कार्य सिद्धांत

जैक्वार्ड मशीन पर, पैटर्न बोर्ड को फूल ट्यूब पर सेट किया गया है, और एक पैटर्न बोर्ड को हर खौफ बुनाई पर बदल दिया जाता है, और फूल ट्यूब को एक बार क्षैतिज सुई के खिलाफ दबाया जाता है।

 जब पैटर्न प्लेट पर छेद होते हैं, तो क्षैतिज सुई का सिर छोर पैटर्न और फूल ट्यूब के छेद में फैली हुई है, ताकि सीधी सुई का हुक अंत अभी भी चाकू पर लटका दिया जाए।

जब उठाने वाला चाकू उठता है, तो सीधी सुई उगती है, और पहले थ्रेड हुक और थ्रेडेड हेडल द्वारा उठाया जाता है। इस समय, हेडल आई से गुजरने वाला ताना धागा भी शेड की ऊपरी परत बनाने के लिए उगता है।

एक हीड हैमर को हेडल के निचले हील्ड लूप में लटका दिया जाता है, और जब शेड बंद हो जाता है, तो हेडल के वजन का उपयोग चंगा को वापस करने के लिए किया जाता है। जब स्टैंसिल पर कोई छेद नहीं होते हैं, तो क्षैतिज सुई उत्तल सिर के माध्यम से पीछे हट जाती है और इसी सीधी सुई को धक्का देती है ताकि सीधी सुई का हुक अंत उठाने वाले चाकू से अलग हो जाए।

इसलिए, सीधी सुई से जुड़े हेडल और ताना नहीं उठाए जाते हैं, और ताना डूब जाएगा। नीचे, शेड की निचली परत बनती है। इसलिए, प्रत्येक ताना धागे की गति पैटर्न प्लेट में छेद की उपस्थिति या अनुपस्थिति से निर्धारित होती है, और पैटर्न प्लेट पर छेद पैटर्न और संगठन की डिजाइन आवश्यकताओं के अनुसार रोल किए जाते हैं, इसलिए ताना धागे की गति भी पैटर्न और संगठन के अनुरूप होती है।

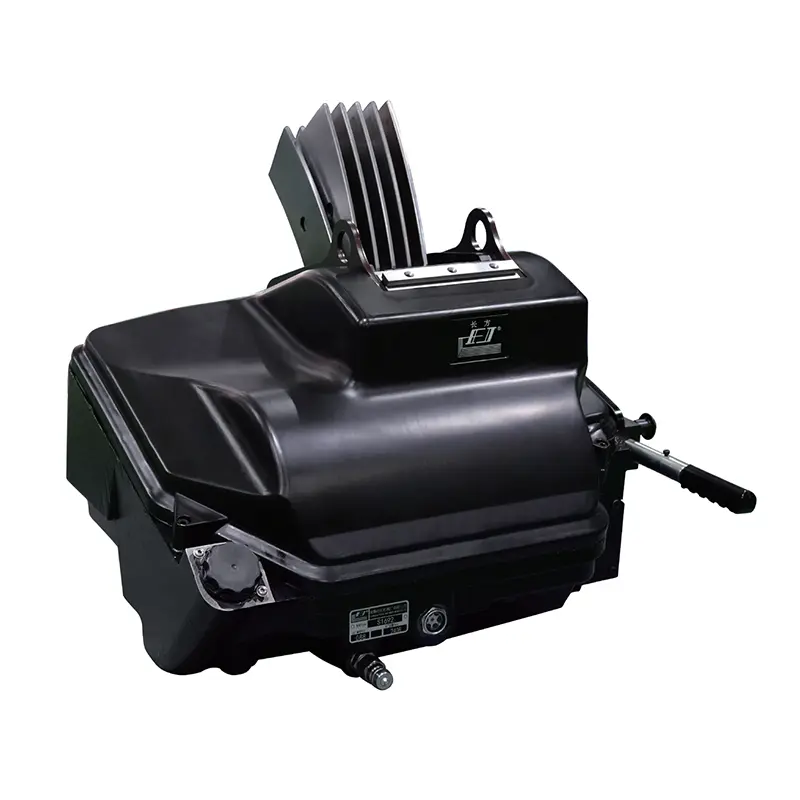

वर्तमान में, कंपनी की उत्पाद रेंज में बुनाई मशीनों के लिए शेडिंग उपकरणों की तीन प्रमुख श्रृंखलाएं शामिल हैं(Dobbies, Jacquards, और Cams),मुख्य रूप से इलेक्ट्रॉनिक शेडिंग उपकरणों पर ध्यान केंद्रित करने वाले उत्पादों की एक श्रृंखला का गठन, मैकेनिकल शेडिंग डिवाइसेस द्वारा पूरक। उत्पादों में शामिल हैं: D2876, D2875, D2861, D2869B, CF2678, CF2655, GT405-II/-III, CF2635 मध्यम और हाई-स्पेड इलेक्ट्रॉनिक; ASGT418 (GD50) मैकेनिकल डोबेस; GT512L, GT512T, JL1620, JL2410 श्रृंखला इलेक्ट्रॉनिक जैक्वार्ड; GT623/GT623-II, S1351, S1352, S1353, S1354, S1356 CAM शेडिंग डिवाइस।
